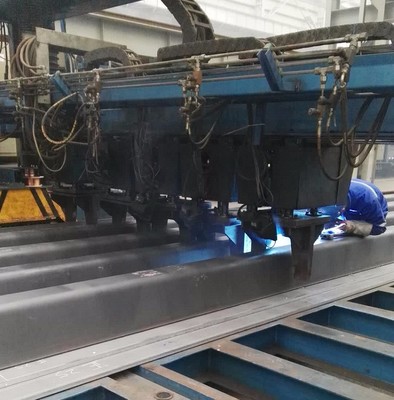

乐昌Q345qC端部加厚U肋焊接设备的设计与制造探析

随着桥梁建设向着大跨度、重载荷、长寿命方向发展，对桥梁构件的强度、疲劳性能及制造精度提出了更高要求。U肋作为正交异性钢桥面板的关键承重与传力构件，其端部区域的应力集中现象尤为突出。采用Q345qC桥梁钢制造、并对其端部进行局部加厚处理的U肋，能有效改善应力分布，显著提升桥面板的整体疲劳寿命。而实现此类高性能U肋高质量、高效率、高一致性的焊接生产，离不开专用焊接设备的精密设计与制造。本文旨在探讨针对乐昌Q345qC端部加厚U肋的专用焊接设备制造的关键技术与工艺要点。

一、 设备设计核心要求与挑战

1. 适应特殊结构：设备需精准适应U肋“端部加厚”的变截面几何特征。这意味着焊接机头、压紧机构、行走轨迹乃至坡口跟踪系统，都必须具备动态调整能力，以平滑过渡加厚区与标准区，确保焊缝全长的熔深与成型一致性。

1. 保证焊接质量：Q345qC钢材具有良好的焊接性，但对热输入较为敏感。设备必须能实现焊接参数的精确闭环控制（电流、电压、速度、摆动等），特别是在厚度变化的过渡区域，需通过程序或传感反馈自动调整参数，避免出现过热或未熔合等缺陷。

1. 实现高效自动化：为提高生产效率和稳定性，设备通常设计为自动化或机器人化系统。需集成高精度装配定位夹具、焊缝自动寻位与跟踪系统、以及清枪剪丝等辅助装置，实现“一键式”操作，减少人为干预。

1. 确保制造精度：设备自身的机械结构（如龙门架、导轨、滑块）必须具备极高的刚性、直线度和运动精度，以抵抗焊接变形与热应力带来的干扰，保证焊枪在长距离行走中的位置稳定性。

二、 关键制造技术与系统构成

1. 机械本体与运动系统：采用重型龙门式或悬臂式结构作为基础框架，使用精密级直线导轨和齿轮齿条或伺服电机驱动，实现焊枪在三维空间内的稳定、高速、多轴联动。针对端部加厚特点，可能需专门设计具备Z轴（高度方向）随动或坡口自适应功能的机头。

1. 专用焊接电源与送丝系统：选用数字化脉冲MAG/MIG焊接电源，其波形控制能力有助于控制热输入，改善焊缝金属性能。送丝机构需稳定可靠，配备双驱动或推拉丝系统，确保长距离送丝顺畅，尤其适用于U肋长焊缝施工。

1. 智能传感与控制系统：这是设备的“大脑”。核心包括：

• 激光视觉传感系统：实时扫描焊缝坡口，特别是厚度变化区域，将数据反馈给控制器，动态调整焊枪姿态与焊接参数。

• PLC与工业PC集成控制系统：负责协调所有运动轴、焊接参数、逻辑顺序。针对端部加厚U肋，需预先编程好不同厚度区段的工艺参数包，实现智能化切换。

• 人机交互界面（HMI）：提供直观的参数设置、程序调用、状态监控与故障诊断功能。

1. 高精度定位与夹紧工装：设计制造专用的反变形夹具和液压/气动夹紧系统，确保U肋与桥面板在焊接过程中始终保持预设的装配间隙与角度，有效控制焊接变形。

三、 制造工艺流程与质量控制

设备制造遵循从设计、加工、装配到调试的完整流程。在加工阶段，对关键结构件进行去应力退火和精密机加工，保证基础精度。装配阶段，采用激光跟踪仪等工具对运动系统的几何精度（如直线度、平行度、垂直度）进行精细校准。最终的调试阶段是整个制造的核心，需使用真实的乐昌Q345qC端部加厚U肋试件进行焊接工艺验证，通过宏观金相检查、无损探伤（UT/RT）、以及力学性能测试（如拉伸、弯曲、疲劳试验）来验证设备产出的焊缝质量是否完全满足桥梁规范（如《公路桥涵施工技术规范》JTG/T 3650）的严苛要求。只有试件焊缝各项指标全部合格，设备才能交付验收。

结论

为乐昌Q345qC端部加厚U肋量身定制的焊接设备，是集精密机械、数字化焊接、智能传感与控制于一体的高端专用装备。其成功制造，不仅依赖于先进的模块化设计与精密加工，更关键在于深刻理解U肋端部加厚结构的焊接冶金特性与工艺需求，并通过系统集成与智能化控制，将最优工艺参数固化为设备的“本能”。此类设备的应用，标志着桥梁钢结构制造向智能化、精细化迈出了坚实一步，为建造更安全、更耐久的大型桥梁提供了至关重要的装备保障。
