齿轮淬火成套设备的主要配置及技术参数与焊接设备制造的关联性分析

齿轮作为现代机械传动中的核心基础件，其性能的优劣直接影响着整机的承载能力、传动效率、使用寿命及可靠性。热处理，特别是淬火工艺，是提升齿轮表面硬度、耐磨性和接触疲劳强度的关键工序。而专业的齿轮淬火成套设备，是实现这一工艺的精密保障。与此高品质的焊接设备制造技术，是构建这类热处理设备坚固、耐用、稳定运行的基石。本文将系统阐述齿轮淬火成套设备的主要配置与技术参数，并探讨其与焊接设备制造之间的紧密联系。

一、 齿轮淬火成套设备的主要配置

一套完整的齿轮淬火生产线，通常并非单一设备，而是一个集成了多种功能单元的系统。其主要配置通常包括以下几个核心部分：

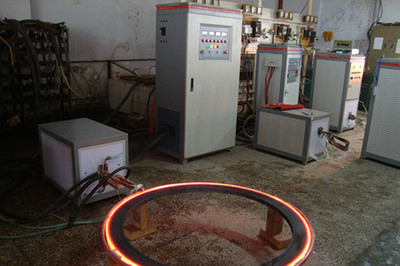

1. 淬火加热系统：这是设备的心脏，负责将齿轮快速、均匀地加热到奥氏体化温度。

• 感应加热电源：根据齿轮材质、模数、尺寸和生产节拍，选用中频、超音频或高频电源。功率范围通常在数十千瓦至数百千瓦不等。

• 感应器（淬火线圈）：是能量传递的关键部件。根据齿轮形状（如齿圈、轴齿轮）设计，有单齿淬火感应器、齿面扫描感应器、整体加热感应器等，其设计与制造精度直接影响加热的均匀性和淬火质量。

1. 冷却系统：负责在加热后对齿轮进行快速冷却，实现马氏体转变。

• 淬火冷却单元：包含淬火液（水、聚合物溶液、油等）储罐、循环泵、热交换器、温度与流量控制系统。

• 喷淋或浸液装置：确保冷却介质能均匀、稳定地覆盖淬火部位，冷却速度可调。

1. 机械传动与定位系统：实现齿轮在加热与冷却过程中的精确运动与定位。

• 工件装卡机构：如顶尖、卡盘、芯轴等，需保证齿轮在高速旋转或升降过程中的同心度和稳定性。

• 运动机构：包括旋转电机、升降伺服系统、扫描移动机构等，确保齿轮与感应器之间的相对运动精度。

1. 控制系统：设备的大脑，实现工艺过程的自动化与智能化。

• PLC与HMI：负责逻辑控制、顺序控制及参数设置与显示。

• 温度闭环控制：通过红外测温仪实时监测齿轮表面温度，并反馈调节电源功率，实现精确的工艺温度控制。

• 过程监控与数据记录：记录并存储每件产品的工艺参数（如功率、温度、时间），实现质量追溯。

1. 辅助系统：包括安全防护罩、排烟除尘装置、电气柜、液压/气动站等。

二、 关键技术与性能参数

衡量齿轮淬火成套设备技术水平的核心参数包括：

• 电源参数：输出功率（kW）、频率（kHz）、加热效率、功率调节精度与稳定性。
• 温度控制精度：通常要求能达到±5°C以内，以保证淬火层组织和硬度的均匀性。
• 运动控制精度：旋转速度稳定性、升降/扫描速度范围及定位精度（可达±0.1mm），直接影响硬化层沿齿廓的分布。
• 冷却控制精度：淬火液温度控制范围（如20-50°C±2°C）、流量与压力可调范围及稳定性。
• 生产节拍与自动化程度：单件处理时间，以及是否具备自动上料、下料、连线生产的能力。
• 适用齿轮范围：可处理的最大/最小齿轮模数、直径、齿宽等。

三、 与焊接设备制造的深度关联

上述高性能淬火设备的实现，离不开高水平的焊接设备制造技术作为支撑。这种关联性体现在以下几个方面：

1. 结构件制造与连接：设备的大型机架、防护罩、液槽等结构件，需要采用优质钢板，并通过精密的焊接工艺（如气体保护焊、埋弧焊）进行拼装。焊接质量直接决定了设备主体的刚性、稳定性、密封性和长期使用的抗变形能力，为精密运动部件提供了稳固的基础平台。

1. 关键功能部件的制造：例如，淬火感应器的线圈通常由铜管弯曲焊接而成，其焊缝必须光滑致密，以确保冷却水路畅通无阻，并承受高频电流带来的电动力和热应力。再如，喷淋环管的制造，也依赖于精细的管材焊接技术。

1. 管路系统的安装：设备中复杂的冷却水、淬火液、气动管路系统，其接头、法兰的焊接质量，直接关系到整个系统的密封可靠性，杜绝跑冒滴漏是设备长期稳定运行的前提。

1. 耐用性与可靠性提升：在设备制造中，对承受交变热负荷或机械负荷的部位（如升降立柱连接处、回转支撑结构），采用合理的焊接坡口设计、预热及后热工艺，能极大消除焊接应力，防止开裂，从而提升设备的整体耐用性和寿命。

结论：
一套先进的齿轮淬火成套设备，是精密热处理工艺、自动化控制技术与高端机械制造技术的综合体。其卓越的性能不仅取决于先进的设计理念和控制系统，更依赖于从机架到细微管路每一处扎实、可靠、精良的焊接制造质量。焊接设备制造的水平，是这类专用设备从图纸变为可靠耐用的工业装备的根本保障，两者相辅相成，共同推动着齿轮热处理技术向着更高效、更精密、更智能的方向发展。
